Wat is OSD (On Screen Display)?

Wie zich verdiept in camerabewaking, komt vroeg of laat de afkorting OSD tegen. OSD staat voor On Screen Display en verwijst naar een menu dat direct op het videobeeld van een camera wordt weergegeven. In dit artikel leggen wij uit hoe OSD werkt, wanneer u het tegenkomt en waarom het bij moderne IP-camera's grotendeels overbodig is geworden.

Hoe werkt een OSD-menu?

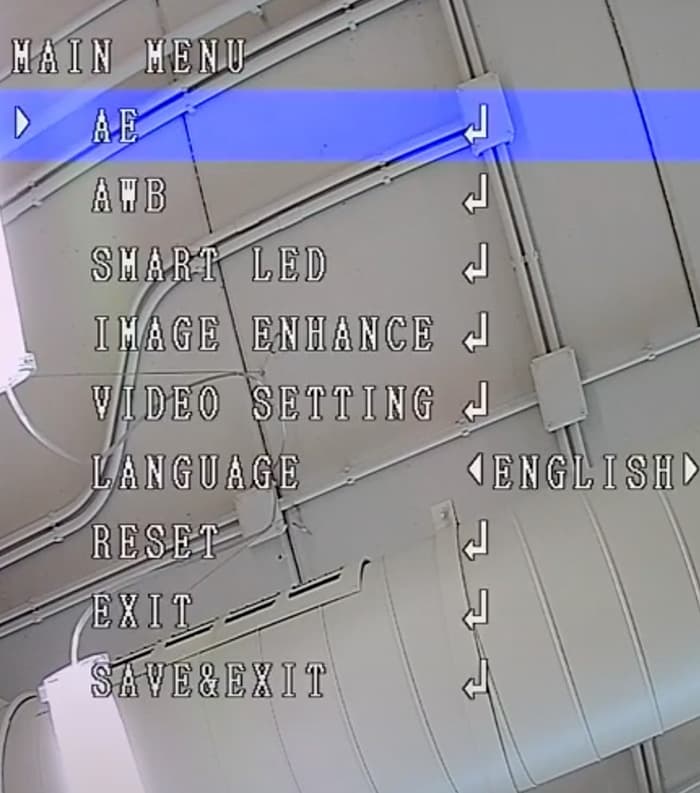

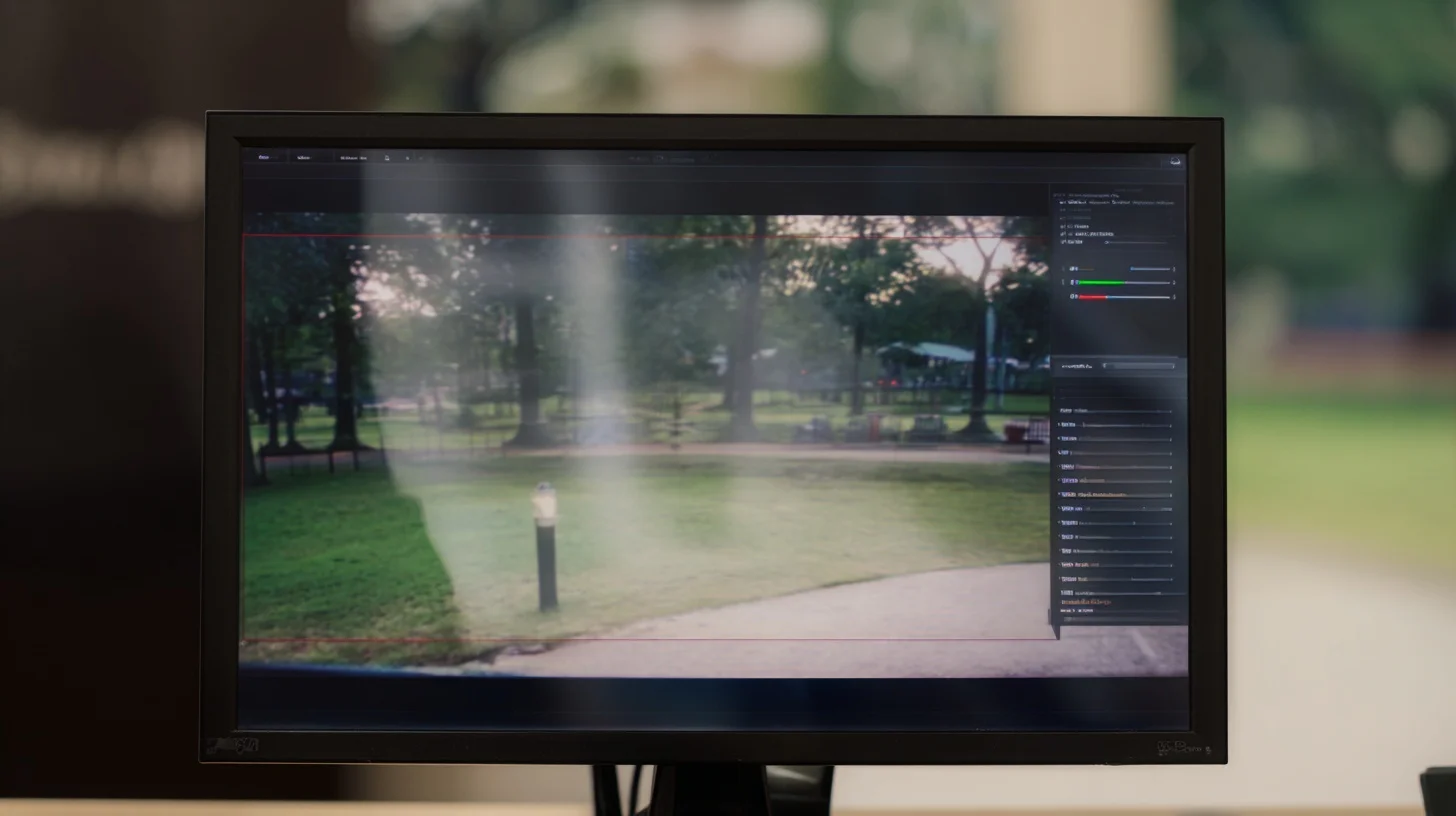

Een OSD-menu is een configuratiemenu dat als overlay op het camerabeeld verschijnt. Via dit menu kunt u instellingen van de camera aanpassen zonder dat u fysiek bij de camera hoeft te zijn. Het menu wordt gegenereerd door de processor in de camera zelf en wordt als onderdeel van het videosignaal naar de recorder gestuurd.

Typische instellingen die u via een OSD-menu kunt wijzigen zijn:

• Beeldkwaliteit - helderheid, contrast, verzadiging en scherpte aanpassen
• Witbalans - de kleurtemperatuur corrigeren voor een natuurgetrouw beeld
• Belichtingsmodus - schakelen tussen automatische belichting, backlight compensation (BLC) en wide dynamic range (WDR)
• Dag/nacht-modus - instellen wanneer de camera overschakelt van kleur naar zwart-wit (infrarood)
• Bewegingsdetectie - gevoeligheid en detectiezones configureren
• Privacy-masking - gebieden in het beeld afschermen die niet opgenomen mogen worden
• Cameranaam - een tekst op het beeld plaatsen ter identificatie

Het OSD-menu is opgebouwd als een hiërarchische structuur met hoofdmenu's en submenu's. U navigeert door het menu met een afstandsbediening, een joystick of via de recorder.

Bediening via DVR-recorder

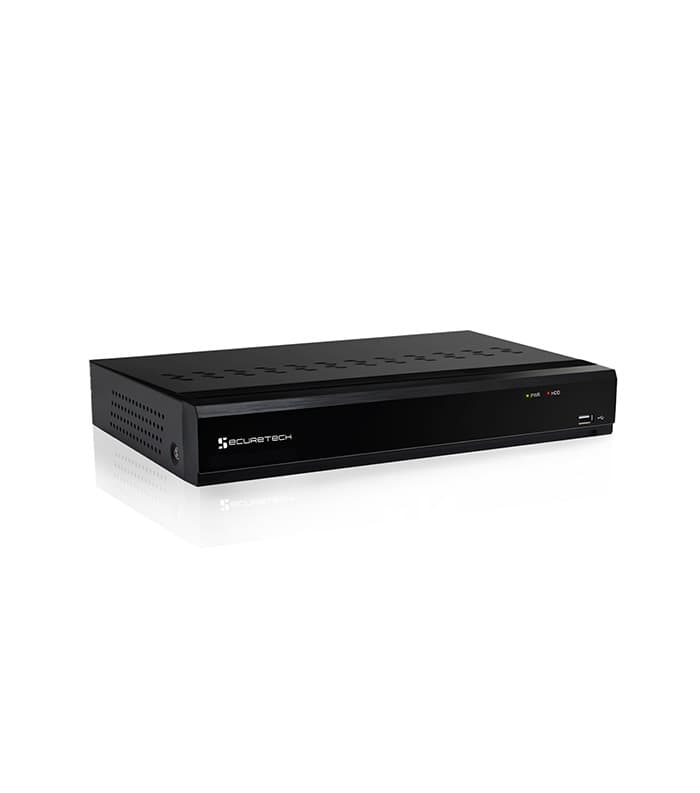

De meest gebruikelijke manier om een OSD-menu te openen bij analoge camera's is via de DVR-recorder waarop de camera is aangesloten. De DVR stuurt besturingssignalen naar de camera via de coaxkabel (het zogeheten UTC-protocol, Up The Coax). U selecteert op de DVR het kanaal van de camera die u wilt configureren en opent vervolgens het OSD-menu.

De bediening verloopt via de knoppen op de voorkant van de DVR, een IR-afstandsbediening of een aangesloten muis. Het menu verschijnt als een semi-transparante overlay op het livebeeld van de betreffende camera. Elke wijziging die u doorvoert, wordt direct zichtbaar in het beeld, zodat u het effect van uw aanpassing meteen kunt beoordelen.

Het voordeel van deze methode is dat u de camera op afstand kunt configureren. Als een camera op een moeilijk bereikbare plek is gemonteerd, bijvoorbeeld hoog aan een gevel of onder een overkapping, hoeft u er niet fysiek bij te komen om de instellingen aan te passen.

Bediening via joystick

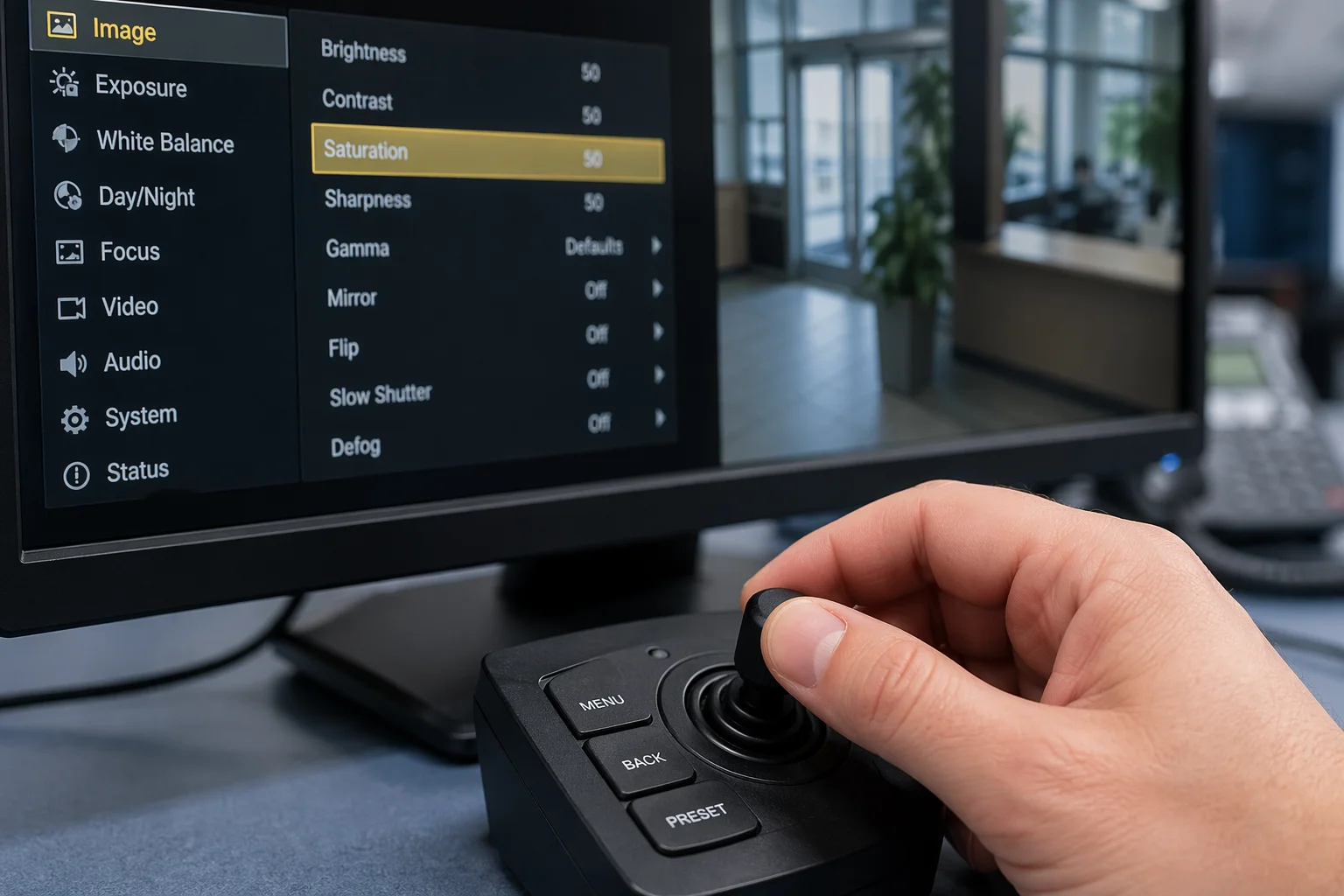

Een alternatieve manier om een OSD-menu te bedienen is met een PTZ-joystick. Dit is een bedieningspaneel met een joystick, knoppen en soms een klein scherm dat wordt aangesloten op de DVR of een videomatrix. De joystick wordt vooral gebruikt in professionele bewakingsomgevingen zoals controlekamers, winkelcentra en industriegebieden.

Met de joystick kunt u snel schakelen tussen camera's, PTZ-camera's aansturen (draaien, kantelen en zoomen) en het OSD-menu van individuele camera's openen. De knoppen op de joystick corresponderen met de navigatietoetsen in het OSD-menu: omhoog, omlaag, links, rechts, bevestigen en annuleren.

In de praktijk wordt een joystick vooral ingezet bij installaties met een groot aantal camera's, waar snelle bediening essentieel is. Voor kleinere systemen is bediening via de DVR doorgaans voldoende.

OSD bij moderne IP-camera's

Bij moderne IP-camera's is het klassieke OSD-menu grotendeels overbodig geworden. IP-camera's beschikken over een eigen webinterface en worden ondersteund door apps en beheersoftware waarmee u alle instellingen kunt configureren via uw computer, smartphone of tablet.

De reden hiervoor is fundamenteel: een IP-camera is in feite een kleine computer met een eigen IP-adres op het netwerk. U kunt de camera rechtstreeks benaderen via een webbrowser door het IP-adres in te voeren, of u gebruikt de software of app van de fabrikant om alle aangesloten camera's centraal te beheren.

De voordelen van deze aanpak ten opzichte van het klassieke OSD-menu zijn aanzienlijk:

• Uitgebreidere configuratie - een webinterface biedt veel meer instellingsmogelijkheden dan een OSD-menu, waaronder netwerkconfiguatie, gebruikersbeheer, opnameschema's en AI-functies.
• Gebruiksvriendelijker - u werkt met een grafische interface met duidelijke menu's, schuifregelaars en selectievakjes in plaats van een tekst-overlay op het camerabeeld.
• Meerdere camera's tegelijk - via beheersoftware kunt u instellingen toepassen op meerdere camera's tegelijkertijd, wat bij grote installaties veel tijd bespaart.
• Op afstand via internet - u kunt de camera's configureren vanaf elke locatie met een internetverbinding, niet alleen vanaf de recorder op locatie.

Sommige IP-camera's bieden nog wel een OSD-achtige overlay om informatie op het beeld weer te geven, zoals de cameranaam, datum en tijd. Dit is echter puur informatief en geen interactief menu meer.

Wanneer komt u OSD tegen?

In de huidige markt komt u OSD voornamelijk tegen in de volgende situaties:

• Bestaande analoge installaties - als u een ouder camerasysteem heeft met analoge camera's en een DVR, maakt u waarschijnlijk gebruik van OSD-menu's om de camera-instellingen te beheren.
• HD-over-coax-systemen - camera's die werken met protocollen zoals HD-TVI, HD-CVI of AHD maken nog steeds gebruik van OSD-menu's. Deze camera's leveren een HD-beeld via coaxkabels en hebben geen netwerkverbinding, waardoor een webinterface niet mogelijk is.
• Budget-camera's - sommige goedkope camera's bieden nog OSD als enige configuratiemogelijkheid, zonder webinterface of app-ondersteuning.

Als u een nieuw camerasysteem laat installeren, zult u in de meeste gevallen te maken krijgen met IP-camera's die via een app of webinterface worden geconfigureerd. Het OSD-menu is in dat geval niet relevant. Heeft u nog een ouder systeem met analoge camera's en overweegt u een upgrade? Securetech adviseert u graag over de mogelijkheden. Neem contact met ons op voor een vrijblijvend gesprek.
