NVR (Network Video Recorder)

Een NVR (Network Video Recorder) is een opnameapparaat dat speciaal ontworpen is voor het vastleggen, opslaan en beheren van videobeelden van IP-camera's. In tegenstelling tot de oudere DVR-technologie verwerkt een NVR digitale videostreams rechtstreeks via het netwerk. In dit artikel lichten wij toe hoe een NVR werkt, welke voordelen het biedt en waar u op moet letten bij de keuze van een recorder.

Wat is een NVR?

Een Network Video Recorder is een apparaat dat videobeelden ontvangt via een computernetwerk (meestal een lokaal Ethernet-netwerk). De camera's die op een NVR worden aangesloten, zijn IP-camera's. Deze camera's verwerken het videobeeld zelf tot een digitaal signaal en sturen dit via het netwerk naar de recorder. De NVR hoeft het beeld dus niet meer te converteren, zoals bij een DVR het geval is.

Een typische NVR biedt ruimte voor een of meerdere harde schijven waarop de videobeelden worden opgeslagen. Daarnaast bevat het apparaat software waarmee u live kunt meekijken, opnames kunt terugzoeken en instellingen van de aangesloten camera's kunt beheren. De meeste moderne NVR's ondersteunen resoluties tot 4K (8 megapixel) en hoger.

NVR's zijn verkrijgbaar in verschillende formaten, van compacte modellen met 4 kanalen tot uitgebreide systemen met 32 of meer kanalen voor grote bedrijfspanden en terreinen.

H.265 en H.265+ compressie

Een belangrijk kenmerk van moderne NVR's is ondersteuning voor H.265-compressie (ook bekend als HEVC). Dit is de opvolger van de oudere H.264-standaard en biedt aanzienlijke voordelen op het gebied van opslag en bandbreedte.

Met H.265-compressie wordt het videobestand tot 50% kleiner dan bij H.264, terwijl de beeldkwaliteit gelijk blijft. Dit betekent dat u met dezelfde harde schijf twee keer zoveel beeldmateriaal kunt opslaan. Voor een camerasysteem dat 24 uur per dag, 7 dagen per week opneemt, is dit een enorm verschil.

Sommige fabrikanten bieden daarnaast H.265+ aan, een geoptimaliseerde variant die de opslagbesparing nog verder vergroot. H.265+ analyseert het beeld en past de compressie aan op basis van de aanwezigheid van beweging. Bij een statisch beeld (bijvoorbeeld een lege parkeerplaats) wordt de bitrate drastisch verlaagd, terwijl bij beweging de volledige beeldkwaliteit behouden blijft. In de praktijk kan H.265+ tot 80% opslagruimte besparen ten opzichte van standaard H.264.

Live meekijken via P2P

Moderne NVR's bieden de mogelijkheid om op afstand live mee te kijken via een smartphone, tablet of computer. Dit werkt via het zogeheten P2P-protocol (Peer-to-Peer). Bij het eerste gebruik scant u een QR-code op de NVR met de bijbehorende app, waarna er een beveiligde verbinding tot stand komt.

Het voordeel van P2P is dat u geen poorten hoeft te openen in uw router en geen ingewikkelde netwerkconfiguratie hoeft uit te voeren. De verbinding loopt via een beveiligde cloudserver die de NVR en uw telefoon aan elkaar koppelt. U kunt op elk moment en vanaf elke locatie uw camera's bekijken, opnames terugkijken en meldingen ontvangen bij bewegingsdetectie.

Bij Securetech wordt elke installatie standaard voorzien van P2P-toegang. Tijdens de installatie helpen wij u met het instellen van de app, zodat u direct na oplevering uw camera's op afstand kunt bekijken.

Zijn alle NVR's voorzien van PoE?

Niet alle NVR's zijn voorzien van ingebouwde PoE-poorten (Power over Ethernet). Er bestaan twee typen NVR's:

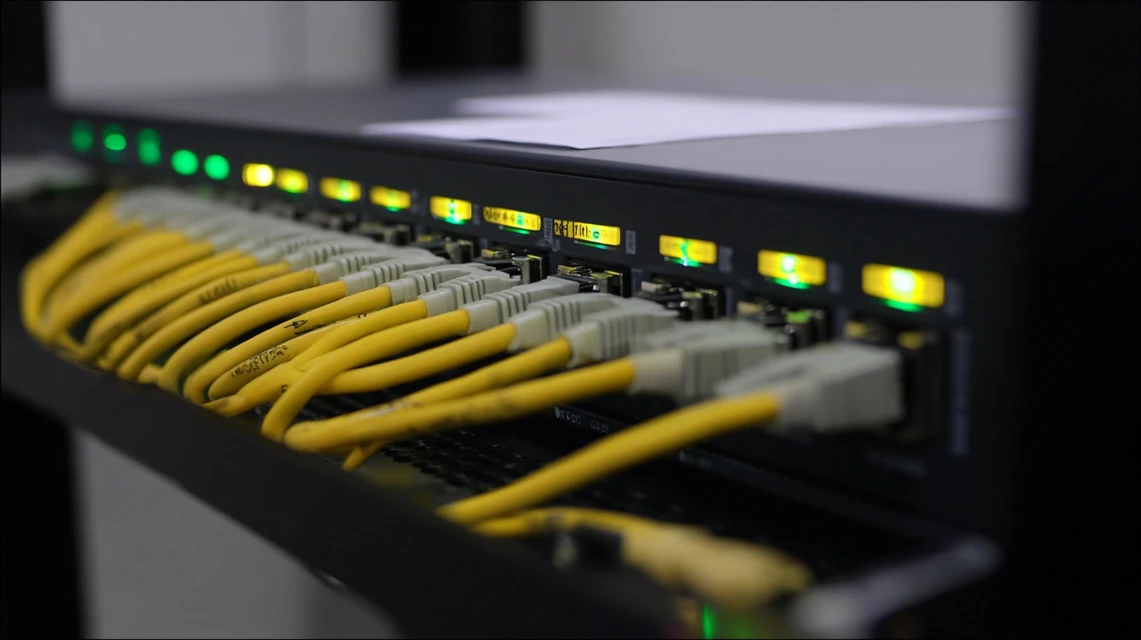

• NVR met ingebouwde PoE-switch - deze modellen hebben Ethernet-poorten aan de achterkant die zowel data als stroom leveren aan de aangesloten camera's. Dit is de meest gebruikte variant voor kleinere en middelgrote installaties, omdat u geen aparte netwerkapparatuur nodig heeft.
• NVR zonder PoE (non-PoE) - deze modellen ontvangen de videostreams via het netwerk, maar leveren zelf geen stroom aan de camera's. De camera's worden gevoed via een separate PoE-switch of individuele voedingsadapters. Dit type NVR wordt vaak gebruikt bij grotere installaties waar een aparte, krachtigere PoE-switch wenselijk is.

Securetech levert standaard NVR's met ingebouwde PoE-switch, omdat dit de installatie eenvoudiger maakt en het aantal benodigde apparaten beperkt houdt. Bij grotere projecten adviseren wij een configuratie met een aparte managed PoE-switch voor meer flexibiliteit en schaalbaarheid.

NVR versus DVR

Het belangrijkste verschil tussen een NVR en een DVR (Digital Video Recorder) zit in de manier waarop het videosignaal wordt verwerkt:

• Een DVR ontvangt analoge videosignalen via coaxkabels en converteert deze naar een digitaal formaat voor opslag. De camera zelf stuurt een rauw analoog signaal.
• Een NVR ontvangt digitale videostreams via Ethernet-kabels. De camera verwerkt het beeld zelf tot een digitaal signaal voordat het naar de recorder wordt gestuurd.

In de praktijk biedt een NVR-systeem diverse voordelen ten opzichte van een DVR:

• Hogere beeldkwaliteit - IP-camera's ondersteunen resoluties tot 4K en hoger, terwijl analoge camera's doorgaans beperkt zijn tot 5 of 8 megapixel.
• Flexibelere bekabeling - Ethernet-kabels zijn goedkoper en eenvoudiger te leggen dan coaxkabels. Bovendien kunt u bestaande netwerkinfrastructuur benutten.
• PoE-voeding - via de Ethernet-kabel wordt zowel data als stroom geleverd, waardoor u geen aparte stroomkabels naar de camera's hoeft te trekken.
• Geavanceerde functies - IP-camera's bieden mogelijkheden zoals AI-analyse, audio-opname en digitale zoom die bij analoge systemen niet of beperkt beschikbaar zijn.

Hoeveel opslagcapaciteit heeft u nodig?

De benodigde opslagcapaciteit hangt af van het aantal camera's, de resolutie, de compressie-instelling en het aantal dagen dat u opnames wilt bewaren. Hieronder vindt u een rekenvoorbeeld voor een veelvoorkomende configuratie:

Voorbeeld: 4 camera's, 4 megapixel, H.265-compressie, 24/7 opname.

• Gemiddeld dataverbruik per camera met H.265: circa 8 tot 12 GB per dag (afhankelijk van de hoeveelheid beweging in beeld).
• Bij 4 camera's: 4 x 10 GB = 40 GB per dag.
• Voor 14 dagen opname: 40 x 14 = 560 GB.
• Voor 30 dagen opname: 40 x 30 = 1.200 GB (1,2 TB).

Met H.265+ compressie kunt u deze waarden met 30 tot 50% reduceren, waardoor een harde schijf van 1 TB voor dit voorbeeld ruimschoots voldoende is voor 30 dagen opname.

Securetech levert standaard NVR's met een harde schijf van 1 TB of 2 TB, afhankelijk van het gekozen pakket. Voor grotere installaties zijn modellen beschikbaar met ruimte voor meerdere harde schijven tot een totale capaciteit van 20 TB of meer. Wilt u weten welke configuratie bij uw situatie past? Neem contact op voor een adviesgesprek op maat.
