Wat is PoE (Power over Ethernet)?

Bij de installatie van een camerabewakingssysteem is de bekabeling een van de belangrijkste aandachtspunten. PoE (Power over Ethernet) is een technologie die dit proces aanzienlijk vereenvoudigt. Met PoE worden zowel data als elektrische stroom via dezelfde netwerkkabel naar de camera gestuurd. In dit artikel leggen wij uit hoe PoE werkt, welke standaarden er bestaan en waarom deze technologie de voorkeur verdient bij camerabewaking.

Hoe werkt PoE?

PoE maakt gebruik van de ongebruikte aderenparen in een standaard Ethernet-kabel (Cat5e of hoger) om elektrische stroom te transporteren naast het datagedeelte. Een Ethernet-kabel bevat vier paren koperdraad (acht draden totaal). Bij 100 Mbit-netwerken worden slechts twee van de vier paren gebruikt voor data, waardoor de overige twee beschikbaar zijn voor stroomvoorziening.

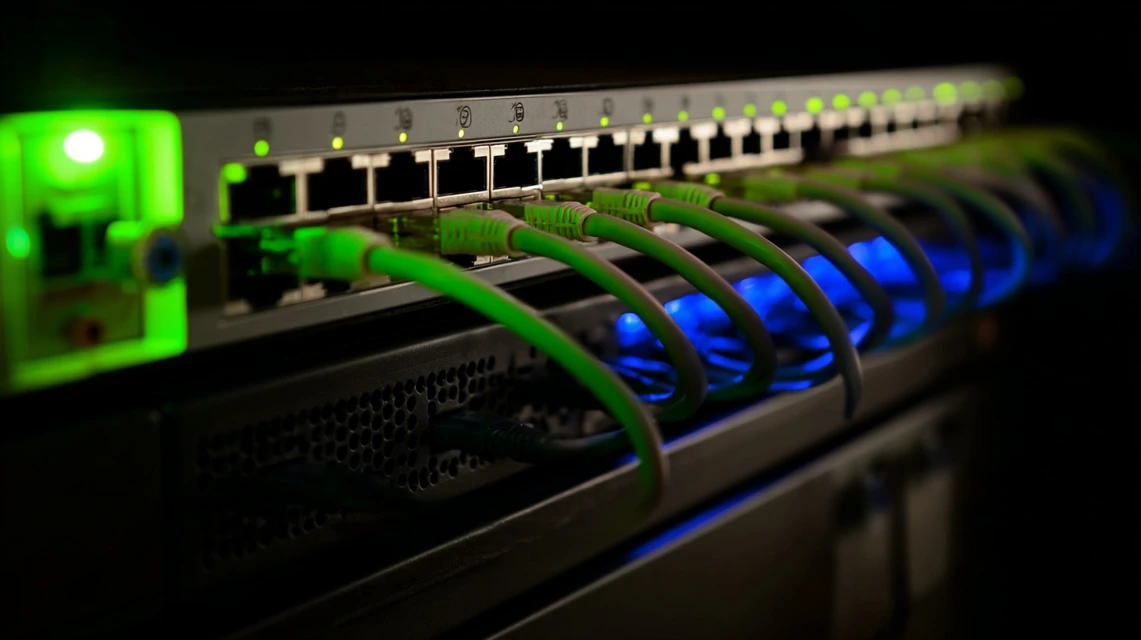

De stroom wordt geleverd door een PSE (Power Sourcing Equipment). Dit kan een PoE-switch zijn, een NVR met ingebouwde PoE-poorten, of een PoE-injector die tussen de netwerkkabel en een standaard switch wordt geplaatst. Het apparaat dat de stroom ontvangt (in dit geval de camera) wordt het PD (Powered Device) genoemd.

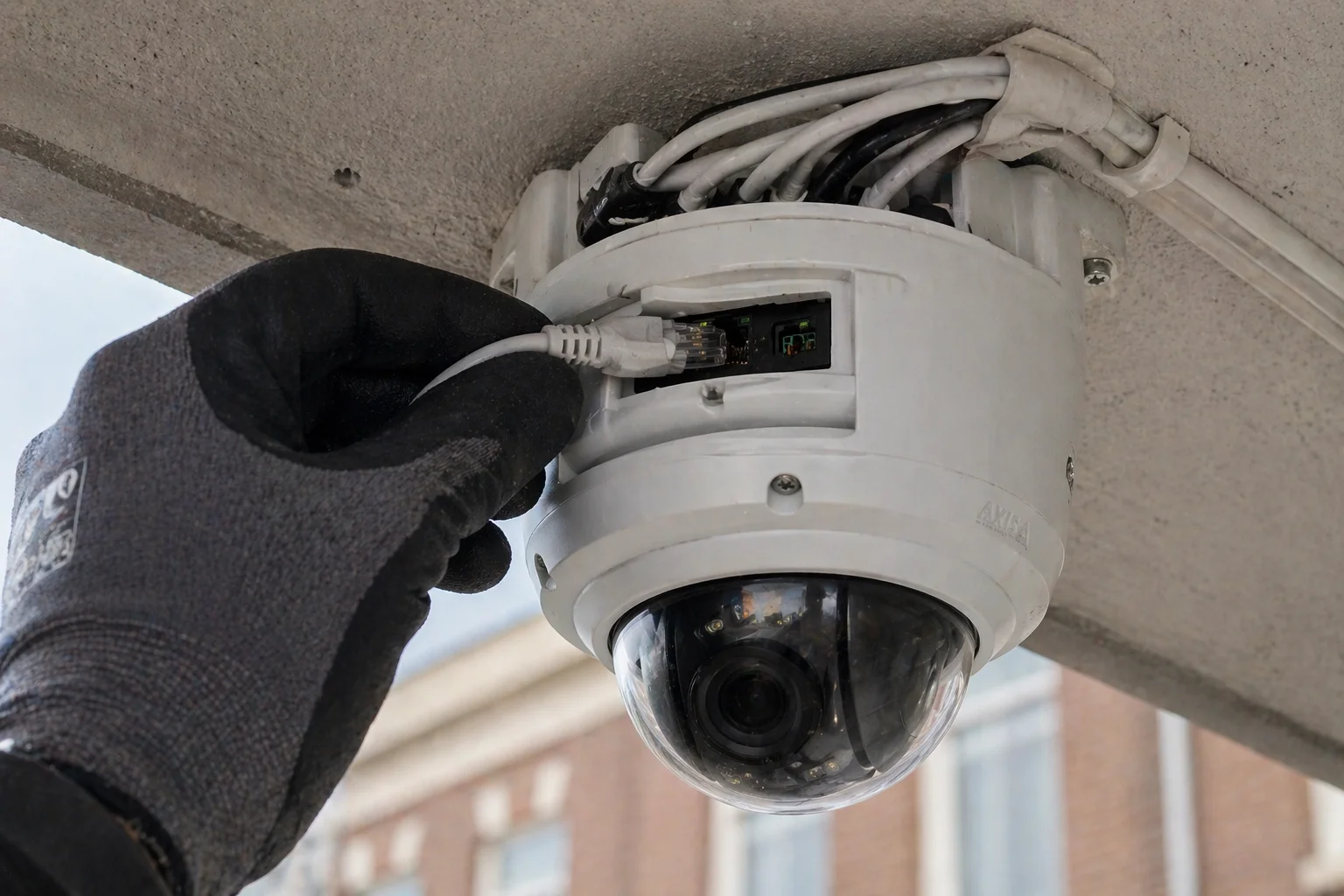

Wanneer u een camera aansluit op een PoE-poort, vindt er automatisch een handshake plaats. De PSE detecteert of het aangesloten apparaat daadwerkelijk PoE ondersteunt en bepaalt hoeveel vermogen het nodig heeft. Pas na deze verificatie wordt de stroom ingeschakeld. Dit voorkomt dat apparaten die geen PoE ondersteunen beschadigd raken wanneer ze per ongeluk op een PoE-poort worden aangesloten.

Voordelen van PoE voor camerabewaking

De voordelen van PoE bij camerabewaking zijn aanzienlijk en verklaren waarom deze technologie de standaard is geworden in de branche:

• Eenvoudige installatie - er hoeft slechts een enkele kabel naar elke camera te worden getrokken. U heeft geen aparte stroomkabel of stopcontact bij de camera nodig. Dit scheelt aanzienlijk in installatietijd en materiaalkosten.
• Flexibele plaatsing - camera's kunnen worden geplaatst op locaties waar geen stopcontact in de buurt is. Zolang u een netwerkkabel kunt trekken, kunt u de camera van stroom voorzien.
• Lagere kosten - minder kabels betekent lagere materiaalkosten. Daarnaast bespaart u op arbeidskosten omdat de installatie sneller verloopt. Er zijn ook geen aparte voedingsadapters per camera nodig.
• Centraal beheer - de stroomvoorziening van alle camera's wordt centraal beheerd via de PoE-switch of NVR. U kunt individuele camera's op afstand herstarten door de PoE-poort uit en weer in te schakelen, zonder ter plaatse te hoeven gaan.
• Betrouwbaarheid - door de stroomvoorziening te centraliseren kunt u eenvoudig een UPS (noodstroomvoorziening) aansluiten op de switch of NVR. Bij een stroomstoring blijven alle camera's actief zolang de UPS stroom levert.

PoE-standaarden vergeleken

Er bestaan verschillende PoE-standaarden, elk met een ander maximaal vermogen. De twee meest relevante standaarden voor camerabewaking zijn:

• IEEE 802.3af (PoE) - de oorspronkelijke standaard uit 2003. Levert maximaal 15,4 watt per poort (waarvan circa 12,95 watt bij het apparaat aankomt vanwege kabelverlies). Dit is voldoende voor de meeste standaard beveiligingscamera's, waaronder vaste dome- en bulletcamera's met infrarood nachtzicht.
• IEEE 802.3at (PoE+) - de verbeterde standaard uit 2009. Levert maximaal 30 watt per poort (waarvan circa 25,5 watt bij het apparaat aankomt). Dit hogere vermogen is nodig voor camera's met extra functies die meer stroom verbruiken.

Daarnaast bestaat er IEEE 802.3bt (PoE++), ook bekend als 4PPoE, dat tot 60 of zelfs 100 watt per poort kan leveren. Deze standaard wordt gebruikt voor apparaten met een zeer hoog stroomverbruik, zoals PTZ-camera's met verwarmingselement of LED-schijnwerpers. In de camerabewakingsbranche is PoE++ minder gangbaar, maar het wordt steeds vaker toegepast bij specifieke toepassingen.

Maximale kabelafstand

Een belangrijk aandachtspunt bij PoE is de maximale kabelafstand. Volgens de Ethernet-standaard bedraagt de maximale lengte van een koperen netwerkkabel 100 meter. Dit geldt voor zowel de data- als de stroomoverdracht. Bij langere afstanden neemt het signaal af en kan de spanning te laag worden om de camera betrouwbaar van stroom te voorzien.

In de praktijk adviseren wij om de kabellengte bij voorkeur onder de 80 meter te houden om een veilige marge aan te houden. Factoren die de effectieve afstand kunnen beperken zijn:

• Kabelkwaliteit - gebruik altijd minimaal Cat5e-kabel van een betrouwbare fabrikant. Goedkope kabels met dunne koperkern presteren slechter over langere afstanden.
• Omgevingstemperatuur - hoge temperaturen verhogen de weerstand in de kabel, waardoor het maximale bereik afneemt.
• Aantal verbindingen - elke connector of koppelstuk in de kabel introduceert extra weerstand. Probeer de kabel in een doorlopend stuk te leggen.

Moet u een camera op meer dan 100 meter afstand plaatsen? Dan zijn er oplossingen beschikbaar, zoals PoE-extenders (versterkers die het signaal verlengen) of glasvezelconverters voor zeer lange afstanden. Securetech adviseert u over de beste oplossing voor uw specifieke situatie.

Wanneer kiest u voor PoE+?

De standaard PoE-norm (802.3af, 15,4 watt) is voldoende voor de meeste beveiligingscamera's. Er zijn echter situaties waarin u beter kunt kiezen voor PoE+ (802.3at, 30 watt):

• PTZ-camera's - camera's met gemotoriseerde pan-, tilt- en zoomfunctie hebben motoren die extra stroom verbruiken, vooral tijdens het draaien en zoomen.
• Camera's met ingebouwde verwarming - bij buitenopstellingen in koude klimaten kan een verwarmingselement nodig zijn om de lens ijsvrij te houden. Dit verwarmingselement verbruikt extra stroom.
• Camera's met krachtige IR-verlichting - camera's met een groot infraroodbereik (60 meter of meer) hebben krachtige IR-LED's die meer stroom nodig hebben.
• Camera's met ingebouwde speaker en microfoon - tweerichtingscommunicatie vereist extra componenten die het stroomverbruik verhogen.

Securetech levert NVR's die standaard PoE+ ondersteunen op alle poorten. Hiermee bent u voorbereid op zowel standaard camera's als modellen met een hoger stroomverbruik, zonder dat u achteraf de hardware hoeft te upgraden.

Securetech en PoE

Alle camerasystemen die Securetech installeert, maken gebruik van PoE-technologie. Onze standaardpakketten bevatten een NVR met ingebouwde PoE-switch, zodat u direct na installatie een volledig werkend systeem heeft met slechts een netwerkkabel per camera.

Onze monteurs leggen professionele Cat6-kabels die geschikt zijn voor zowel PoE als PoE+ en toekomstige 10 Gigabit-netwerksnelheden. Zo investeert u in een infrastructuur die jarenlang meegaat, ook als u in de toekomst camera's met hogere resoluties of extra functies wilt toevoegen. Heeft u vragen over PoE of wilt u weten welke configuratie het beste bij uw situatie past? Neem contact met ons op voor een vrijblijvend adviesgesprek.
