RJ45 connector bevestigen: stap voor stap
Techniek

RJ45 connector bevestigen: stap voor stap

Een internetkabel correct krimpen is essentieel voor een stabiele verbinding met uw camerasysteem. Wij leggen stap voor stap uit hoe u een RJ45 connector volgens 568B bevestigt, inclusief kleurvolgorde en foto's van elke stap.

Niels BoorsmaBijgewerkt 17 april 20268 min leestijd
Niels Boorsma, eigenaar Securetech
Niels Boorsma

Beveiligingsspecialist bij Securetech

Of u nu een internetkabel gebruikt voor een standaard netwerkverbinding of voor een camerasysteem met Power over Ethernet (PoE), het is essentieel om de RJ45 connector correct aan te sluiten. Een verkeerd gekrompen connector zorgt voor haperende beelden, dropouts in het netwerk, storingen of in het ergste geval helemaal geen verbinding. Voor een IP-camerasysteem betekent dat letterlijk dat uw beveiliging niet werkt op het moment dat u hem het hardst nodig heeft. In deze uitgebreide handleiding leggen wij u stap voor stap uit hoe u een RJ45 connector op de juiste manier bevestigt volgens het 568B schema. Dit schema is de standaard voor bijna alle netwerkapparatuur en is ook het schema dat wij bij Securetech standaard hanteren voor onze IP-camerasystemen.

Een goed gekrompen UTP-kabel is niet alleen noodzakelijk voor een stabiele internetverbinding, maar ook voor de stroomvoorziening van uw camera's. Bij PoE lopen data en voeding namelijk over dezelfde acht aders. Een slechte krimp betekent dus: onvoldoende spanning op de camera, uitval bij warm weer, beeld dat wegvalt of zelfs schade aan de recorder. Reden genoeg om deze klus zorgvuldig te doen.

Wat heeft u nodig?

Om een RJ45 connector correct te bevestigen, heeft u de volgende materialen en gereedschappen nodig:

  • Een RJ45 krimptang (ook wel crimp tool genoemd) met bij voorkeur geintegreerde strip- en knipfunctie.
  • Een of meerdere RJ45 connectoren. Kies voor Cat5e of Cat6 afhankelijk van uw kabel; gebruik bij buitentoepassingen bij voorkeur shielded connectoren.
  • Indien uw krimptang geen knipfunctie heeft: een stanleymes en een zijkniptang.
  • Uiteraard een UTP-internetkabel in voldoende lengte. Voor PoE-camera's adviseren wij minimaal Cat5e, bij lange trajecten boven de zestig meter Cat6.
  • Optioneel maar sterk aanbevolen: een kabeltester om de verbinding na het krimpen te controleren. Hiermee ziet u direct of alle acht aders correct zijn aangesloten.

Zorg dat u werkt op een schoon, goed verlicht oppervlak. Een paar verkeerd gekrompen connectors kost weinig materiaal, maar een slecht gekrompen kabel in de wand of gootsteen is een flinke bron van frustratie tijdens een installatie. Plan daarom altijd wat extra connectoren in; zelfs ervaren monteurs krimpen er zo nu en dan eentje opnieuw.

Hieronder ziet u het kleurenschema volgens T568B, de standaard die wereldwijd wordt gebruikt voor ethernet- en PoE-toepassingen. Houd dit beeld bij de hand terwijl u de aders sorteert:

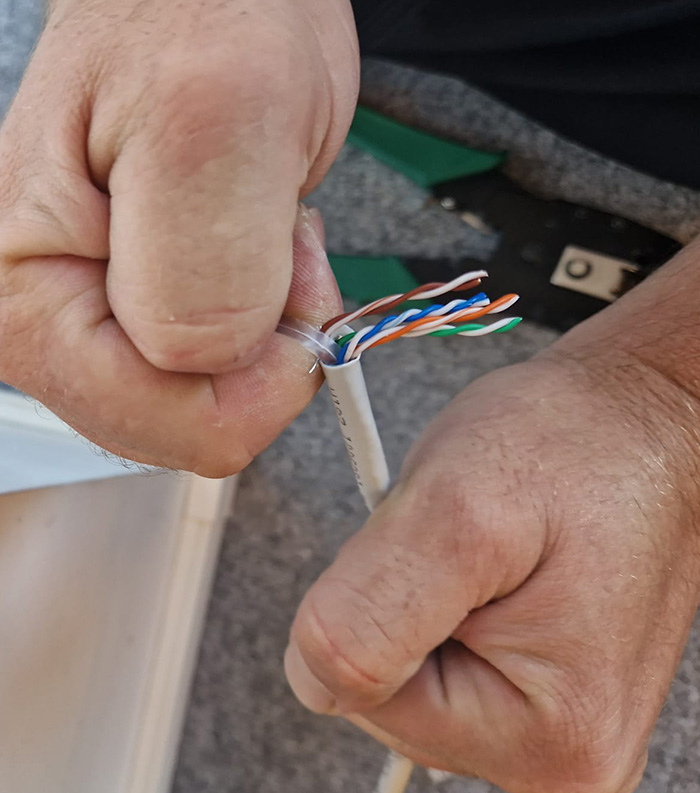

568B kleurschema voor UTP-datakabel door Securetech
568B kleurschema voor UTP-datakabel door Securetech

kabelmantel verwijderen

Verwijder voorzichtig ongeveer 1,5 cm (ongeveer een halve duim) van de buitenmantel van de UTP-kabel met behulp van de strip-functie op uw krimptang of met een stanleymes. Zorg ervoor dat u de binnenste aders niet raakt of insnijdt; een kleine beschadiging in de isolatie van een ader is genoeg om crosstalk of complete uitval te veroorzaken. Strip de mantel strak rondom af, zodat u een schone, vlakke overgang krijgt.

Tip: als uw krimptang een draaibare stripkop heeft, leg de kabel er dan in, draai een volledige toer rond de mantel en trek het stukje omhulsing er recht af. Knijp niet te hard: het is de bedoeling dat u alleen de buitenmantel doorsnijdt, niet de gekleurde aders daarbinnen.

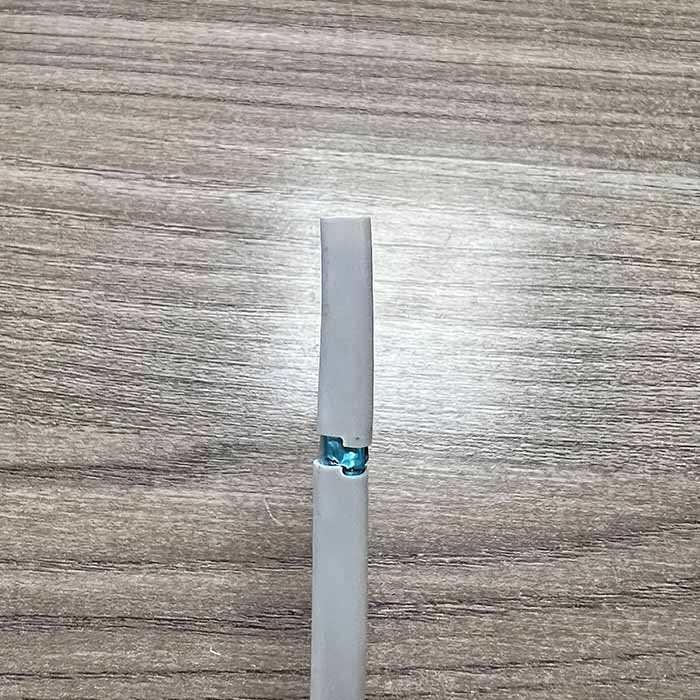

Kabelmantel van een UTP-kabel 1,5 cm strippen met een krimptang
Kabelmantel van een UTP-kabel 1,5 cm strippen met een krimptang

aders op volgorde leggen volgens 568B

Draai de vier getwistte paren voorzichtig uit elkaar en strijk de acht aders glad tussen duim en wijsvinger. Leg ze vervolgens in de correcte volgorde volgens het 568B schema. Van links naar rechts, gezien vanaf de voorkant van de connector met de klip naar beneden, is de volgorde:

  1. Wit met oranje streep
  2. Oranje
  3. Wit met groene streep
  4. Blauw
  5. Wit met blauwe streep
  6. Groen
  7. Wit met bruine streep
  8. Bruin

Elke ader vervult een specifieke functie binnen de netwerkverbinding. Het is daarom cruciaal dat u deze volgorde strikt volgt, vooral bij PoE-toepassingen waar ook de stroomvoorziening via deze aders loopt. Een verkeerde volgorde kan leiden tot interferentie, vertragingen in uw netwerk, een camera die niet meer opstart of intermitterende dropouts die pas na weken merkbaar worden.

Let vooral goed op bij de witte aders met streepkleur: deze lijken op het eerste oog allemaal op elkaar. Houd ze kort naast elkaar en vergelijk de streepkleur nauwkeurig voordat u ze vastklemt in de volgorde hieronder:

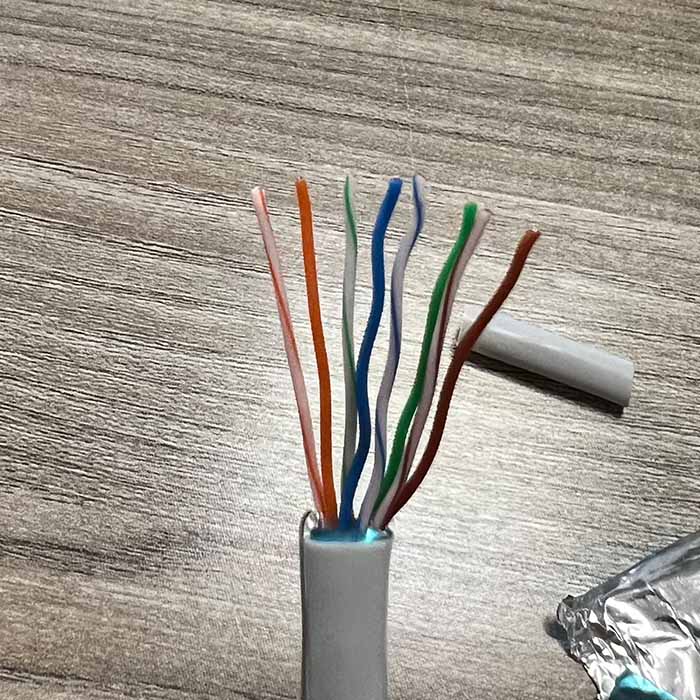

Acht aders op volgorde volgens het 568B schema
Acht aders op volgorde volgens het 568B schema

aders recht afknippen

Voordat u de connector vastzet, moet u ervoor zorgen dat de kabel recht en netjes ligt. Houd de aders strak tussen duim en wijsvinger, met de kleurvolgorde nog steeds zichtbaar, en let erop dat de volgorde niet verandert tijdens het aandrukken. Knip vervolgens de aders netjes recht af op ongeveer een centimeter vanaf de buitenmantel, zodat ze allemaal precies even lang zijn.

Een ongelijke lengte maakt het onmogelijk om de aders diep genoeg in de connector te schuiven: de kortste ader raakt de contactpin dan niet, en u krijgt een zogenaamde "dode" lijn in die ader. Gebruik bij voorkeur het knipvlak van uw krimptang of een scherpe zijkniptang; een botte tang plet de aders en beschadigt de koperen kern.

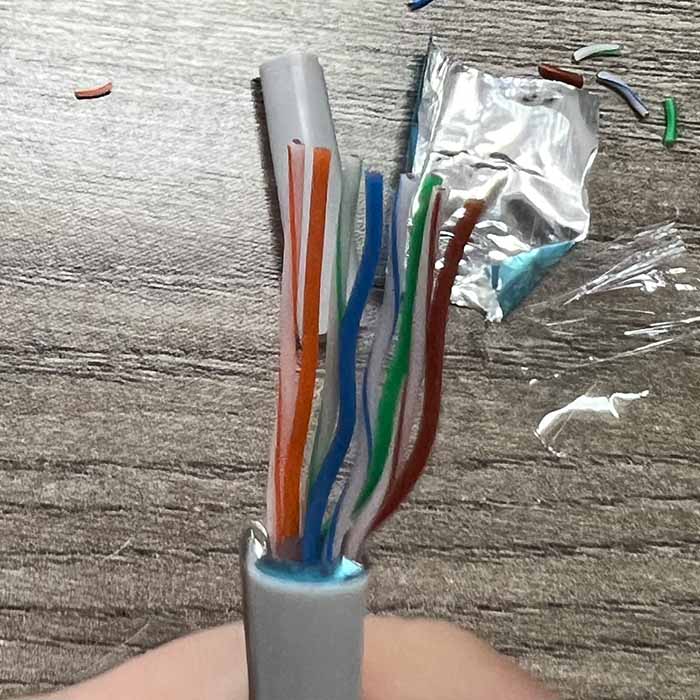

Aders recht afknippen op gelijke lengte voor de RJ45 connector
Aders recht afknippen op gelijke lengte voor de RJ45 connector

connector bevestigen

Tijd om de connector te bevestigen. Pak een nieuwe RJ45 connector en houd deze zo dat de klip naar beneden wijst en het open uiteinde naar u toe staat. Schuif de aders in de connector en zorg ervoor dat elke ader helemaal tot vooraan in de connector komt, tot tegen het plastic aan. De gouden contactpinnen moeten door het plastic heen prikken in de juiste ader wanneer u straks gaat krimpen.

Zorg er tegelijk voor dat de kabelmantel ongeveer een halve centimeter in de connector zit, tot onder de trekontlasting. Zit de mantel te ver buiten de connector, dan zal de trekontlasting niet goed grijpen en kan de kabel bij de eerste de beste beweging losschieten. Controleer voor de laatste keer of de volgorde van de aders niet is verschoven; ze mogen niet verschuiven tijdens het inschuiven. Doe dit in daglicht of onder een goede werklamp, zodat u de kleurstrepen duidelijk ziet.

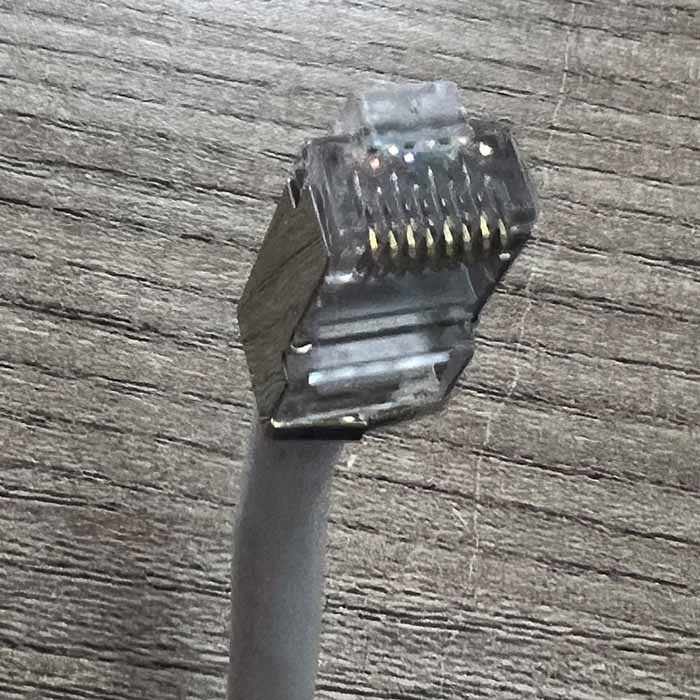

Aders in de RJ45 connector schuiven met de klip naar beneden
Aders in de RJ45 connector schuiven met de klip naar beneden

aankrimpen

Nu is het tijd om de connector aan te knijpen. Plaats de connector in de daarvoor bedoelde RJ45-sleuf van de krimptang en controleer voor de zekerheid nog voor de laatste keer of de aders er in de juiste volgorde in zitten en of alle acht de contactpinnen aanraken. Houd tijdens dit proces de kabel stevig in de connector gedrukt om te voorkomen dat de aders verschuiven of zelfs uit de connector komen.

Knijp de krimptang in een vloeiende beweging volledig dicht; u hoort en voelt de contactpinnen door de aders drukken. Behoud een lichte spanning op de kabel zodat de trekontlasting goed pakt. Laat de tang daarna los en test de connector met een lichte trek aan de kabel: de connector mag absoluut niet meebewegen. Test vervolgens met een kabeltester of alle acht aders correct zijn aangesloten; een goede tester doorloopt de pinnen 1 tot en met 8 op volgorde en pakt eventuele fouten meteen op.

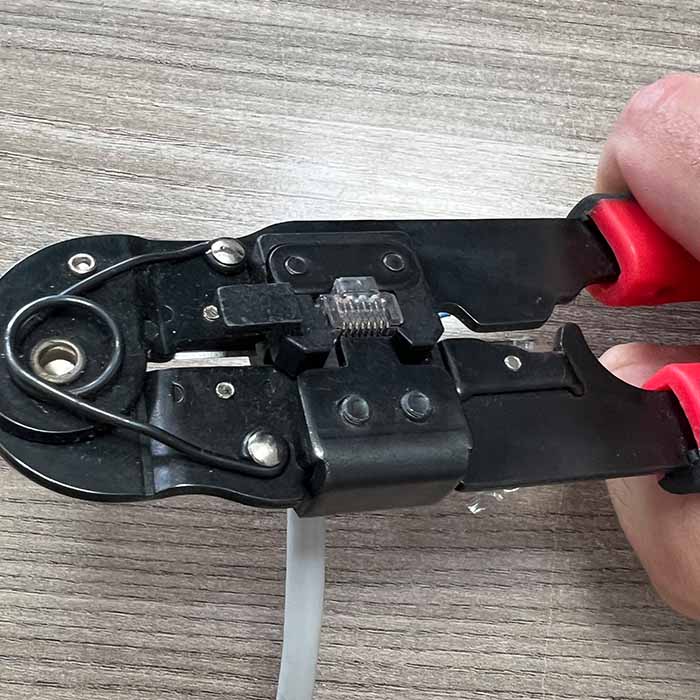

RJ45 connector aankrimpen met een krimptang
RJ45 connector aankrimpen met een krimptang

Veelgemaakte fouten en tips

Ondanks dat het aanknijpen van een RJ45 connector niet ingewikkeld lijkt, zien wij in de praktijk steeds dezelfde foutjes terugkomen bij doe-het-zelvers. Houd in ieder geval rekening met het volgende:

  • Te lang ontmantelen: meer dan twee centimeter afstrippen betekent dat de buitenmantel niet meer onder de trekontlasting komt. De kabel gaat dan trekken op de aders zelf, met breuk tot gevolg.
  • Aders niet tot het einde doorgeschoven: als de aders niet helemaal vooraan in de connector zitten, raken de contactpinnen het koper niet. Resultaat: geen of instabiel signaal.
  • 568A en 568B door elkaar: beide schema's werken, maar gebruik aan beide uiteinden dezelfde. Voor camerasystemen hanteren wij consequent 568B.
  • Goedkope connectoren: bespaar niet op uw RJ45-pluggen. Slechte contactpinnen oxideren snel en zorgen voor wegvallende verbindingen na enkele maanden.
  • Niet testen: een kabeltester van vijftien euro bespaart u een uur zoeken als er later iets niet werkt.
