Cameratechnologie uitgelegd

Wie zich verdiept in beveiligingscamera's komt al snel een hele lijst afkortingen tegen: IR-cut, WDR, BLC, DNR, HLC, AWB en Defog. Wat betekenen deze termen en waarom zijn ze belangrijk voor de beeldkwaliteit van uw camerasysteem? In deze uitgebreide gids nemen wij u mee langs de belangrijkste beeldtechnologieen die moderne beveiligingscamera's gebruiken. Na het lezen van dit artikel begrijpt u precies welke functies er toe doen en wanneer ze het verschil maken.

IR-cut (Infrared Cut-off Filter)

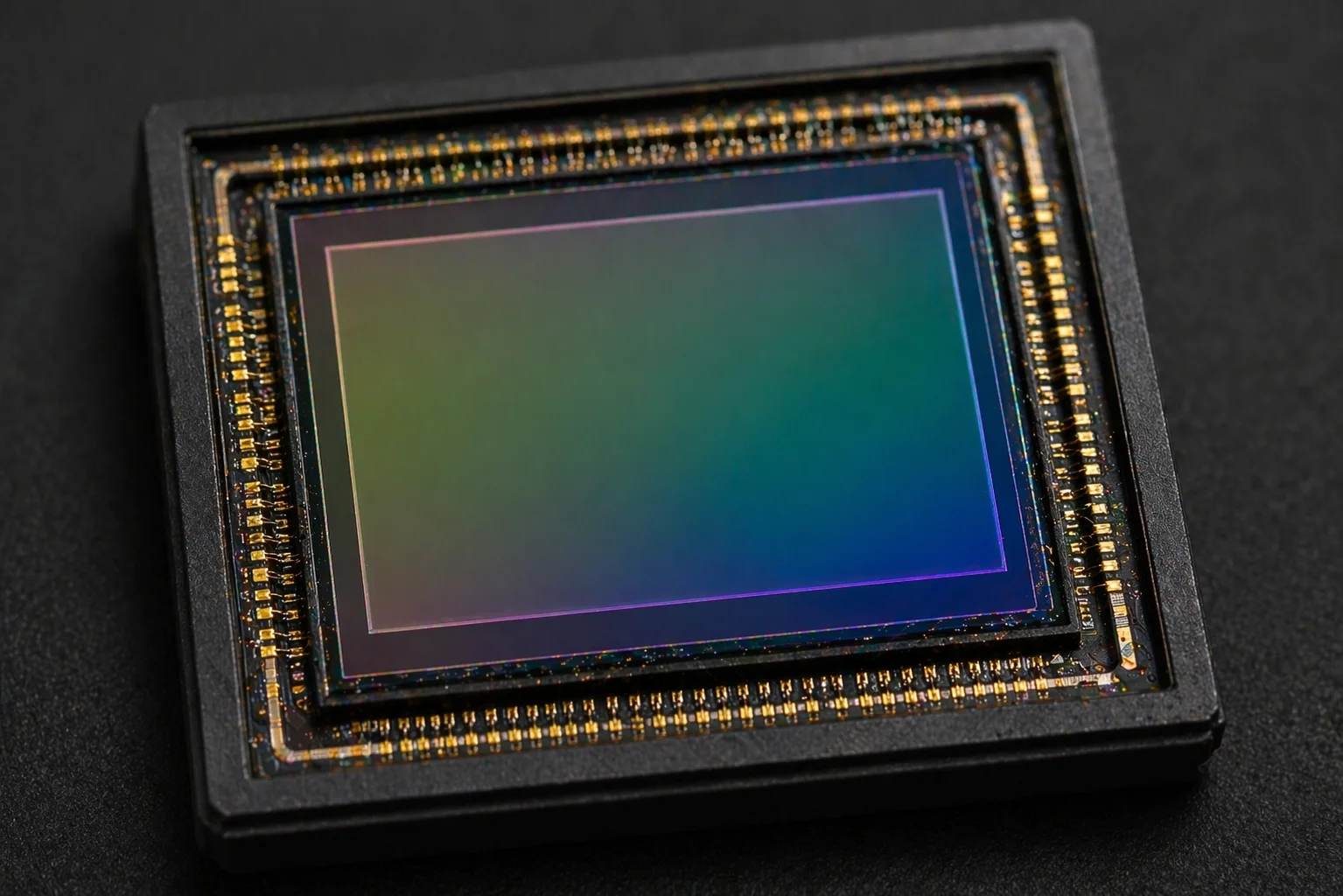

Een IR-cut filter, ook wel infrared cut-off filter genoemd, is een klein mechanisch onderdeel dat zich voor de beeldsensor van uw camera bevindt. Overdag blokkeert dit filter het infrarode licht dat voor het menselijk oog onzichtbaar is. Dat is belangrijk omdat infrarood licht de kleuren in het beeld kan vervuilen. Zonder IR-cut filter zouden daglichtbeelden er onnatuurlijk en wazig uitzien, met een roodachtige of paarse gloed over het gehele beeld.

Zodra het donker wordt, schuift het IR-cut filter automatisch opzij. De camera kan nu het infrarode licht van de ingebouwde IR-LED's gebruiken om in het donker te filmen. Het resultaat is een helder zwart-witbeeld, zelfs in volledige duisternis. De omschakeling tussen dag- en nachtmodus verloopt automatisch op basis van de hoeveelheid omgevingslicht die de sensor detecteert.

In de praktijk merkt u het verschil direct wanneer u een camera zonder goed IR-cut filter vergelijkt met een model dat dit wel heeft. Een camera met een kwalitatief IR-cut filter levert overdag natuurgetrouwe kleuren en schakelt 's nachts soepel over naar een helder nachtzichtbeeld. Goedkope camera's hebben soms een vast IR-filter dat niet beweegt, waardoor het nachtbeeld aanzienlijk slechter is. Let hier dus op bij uw keuze.

WDR en DWDR (Wide Dynamic Range)

Wide Dynamic Range, afgekort tot WDR, is een technologie die ervoor zorgt dat uw camera goed presteert in situaties met grote lichtverschillen. Denk aan een hal met een glazen voordeur: het zonlicht buiten is vele malen feller dan de verlichting binnen. Zonder WDR zou de camera ofwel het buitengedeelte volledig overbelichten (wit vlak), ofwel het binnengedeelte te donker weergeven. In beide gevallen mist u essentieel beeldmateriaal.

Een camera met WDR lost dit op door meerdere belichtingen per frame te combineren. De sensor maakt tegelijkertijd een kort belichte opname (voor de heldere gebieden) en een lang belichte opname (voor de donkere gebieden) en voegt deze samen tot een enkel, gebalanceerd beeld. Hierdoor zijn zowel het felle buitenlicht als de donkere binnenzijde goed zichtbaar.

DWDR, ofwel Digital Wide Dynamic Range, is een softwarematige variant die een vergelijkbaar resultaat nastreeft maar minder effectief is dan echte WDR. DWDR past het beeld achteraf aan via digitale bewerking, terwijl echte WDR op sensorniveau werkt. Voor situaties met extreme lichtverschillen, zoals een toegangspoort met direct zonlicht, verdient echte WDR de voorkeur. DWDR volstaat voor mildere omstandigheden, bijvoorbeeld een kantoorruimte met ramen aan een zijde.

BLC (Backlight Compensation)

Backlight Compensation, kortweg BLC, is een functie die specifiek is ontworpen voor situaties waarbij een persoon of object zich voor een sterke lichtbron bevindt. Het klassieke voorbeeld is een persoon die door een deur naar binnen loopt met felle zon achter zich. Zonder BLC zou de camera de belichting aanpassen aan het felle licht op de achtergrond, waardoor de persoon als een donker silhouet verschijnt en gezichtskenmerken volledig verloren gaan.

BLC werkt door een specifiek gebied in het beeld aan te wijzen als meetpunt voor de belichting. De camera negeert het felle achterlicht en stelt de belichting in op het onderwerp in de voorgrond. Het resultaat is dat de persoon of het object correct belicht wordt, ook al is de achtergrond overbelicht. Voor beveiligingsdoeleinden is dit een waardevolle functie, omdat u juist de personen in beeld wilt kunnen identificeren.

BLC verschilt van WDR doordat het geen poging doet om het volledige beeld te balanceren. Het offert bewust de achtergrond op ten gunste van het onderwerp. Dit maakt BLC bijzonder geschikt voor specifieke posities zoals een receptiebalie, een kassa of een toegangsdeur waar de camera altijd in dezelfde richting filmt en het licht vanuit een vaste hoek invalt.

HLC (High Light Compensation)

High Light Compensation, afgekort HLC, pakt een ander lichtprobleem aan dan BLC. Waar BLC te maken heeft met tegenlicht, richt HLC zich op felle lichtbronnen in het beeld zelf. De meest voorkomende situatie is een camera die 's nachts gericht staat op een parkeerterrein of oprit, waar autokoppen regelmatig recht in de lens schijnen. Zonder HLC verblinden deze koplampen het beeld volledig en is het onmogelijk om het kenteken of de bestuurder te herkennen.

HLC detecteert de felle lichtpunten in het beeld en dempt deze gericht, zonder de rest van het beeld te beinvloeden. Sommige camera's masken de lichtbron zelfs volledig met een donker vlak, zodat het omringende beeld optimaal belicht blijft. Het resultaat is dat u ondanks de felle koplampen toch het kenteken kunt aflezen of de persoon achter het stuur kunt herkennen.

Deze technologie is onmisbaar voor camera's die gericht staan op toegangswegen, parkeerplaatsen of drukke straten. Als u een camera plaatst op een positie waar regelmatig voertuigen passeren, is HLC een functie die u zeker wilt activeren. Zonder HLC mist u in de avonduren precies de momenten die er het meest toe doen.

DNR (Digital Noise Reduction)

Digital Noise Reduction, ofwel DNR, is een technologie die beeldruis vermindert. Beeldruis manifesteert zich als korrel of sneeuw in het beeld en treedt vooral op bij weinig omgevingslicht. Wanneer de camerasensor harder moet werken om bij weinig licht een bruikbaar beeld te produceren, ontstaan er ongewenste artefacten die het beeld onrustig en onduidelijk maken. DNR filtert deze artefacten weg en levert een schoner, rustiger beeld op.

Er bestaan twee varianten: 2D-DNR en 3D-DNR. De eenvoudigere 2D-variant analyseert enkel het huidige beeldframe en past een ruisfilter toe. Dit werkt redelijk maar kan fijne details in het beeld aantasten. De geavanceerdere 3D-DNR vergelijkt meerdere opeenvolgende frames met elkaar en kan hierdoor veel nauwkeuriger onderscheid maken tussen ruis en daadwerkelijk beelddetail. Het resultaat is een schoner beeld zonder verlies van scherpte.

In de praktijk merkt u het effect van 3D-DNR vooral bij schemerlicht of in ruimten met beperkte verlichting, zoals een parkeergarage, een magazijn of een achtertuin na zonsondergang. Een camera met goede 3D-DNR levert in deze omstandigheden een aanzienlijk helderder en scherper beeld dan een model zonder. Bovendien reduceert DNR de bestandsgrootte van de opnamen, omdat ruis veel opslagruimte kost bij videocompressie. Minder ruis betekent dus ook meer uren opslag op uw recorder.

AWB (Automatic White Balance)

Automatic White Balance, afgekort AWB, is een functie die de kleurtemperatuur van het beeld automatisch corrigeert. Verschillende lichtbronnen hebben verschillende kleurtemperaturen: daglicht is blauwachtig, gloeilampen produceren warm geel licht en TL-verlichting geeft een groenige tint. Zonder witbalanscompensatie zou het beeld een onnatuurlijke kleurzweem vertonen die afhankelijk is van de aanwezige lichtbron.

AWB analyseert continu de kleurverdeling in het beeld en past de kleurweergave aan zodat witte objecten er ook daadwerkelijk wit uitzien. Dit gebeurt automatisch en in real-time, waardoor de camera moeiteloos omschakelt wanneer de lichtomstandigheden veranderen. Denk aan een buitencamera die overdag in zonlicht filmt, bij bewolking een ander lichtspectrum ontvangt en 's avonds de natriumverlichting van lantaarnpalen opvangt. AWB compenseert al deze wisselingen zonder dat u handmatig hoeft in te grijpen.

Voor beveiligingsdoeleinden is correcte kleurweergave belangrijk omdat het de identificatie van personen en objecten vergemakkelijkt. De kleur van kleding, een voertuig of een tas kan een cruciaal signalement zijn. Een camera met slechte witbalans kan rood als oranje weergeven of blauw als paars, waardoor een getuigenverklaring niet overeenkomt met het beeldmateriaal. AWB voorkomt dit en zorgt ervoor dat kleuren zo natuurgetrouw mogelijk worden vastgelegd.

Defog

De Defog-functie, soms ook wel haze removal genoemd, is speciaal ontwikkeld voor buitencamera's die te maken krijgen met mist, nevel, regen of smog. Bij deze weersomstandigheden verstrooit het vocht in de lucht het licht, waardoor het beeld wazig, vlak en contrastarm wordt. Details op afstand zijn nauwelijks nog te onderscheiden en het lijkt alsof er een melkachtige laag over het beeld ligt.

Defog-technologie analyseert het beeld en herstelt het contrast en de scherpte via geavanceerde algoritmen. De functie schat in hoeveel licht er verloren gaat door de atmosferische verstoring en compenseert dit per pixel. Het resultaat is een beeld dat er aanzienlijk helderder en scherper uitziet, alsof de mist gedeeltelijk is opgetrokken. Uiteraard kent de technologie grenzen: bij zeer dichte mist kan geen enkele software het beeld volledig herstellen, maar bij lichte tot matige nevel maakt Defog een groot verschil.

In Nederland, waar mist en nevel regelmatig voorkomen, is Defog een bijzonder nuttige functie voor buitencamera's. Vooral camera's die een groot terrein of een lange oprit in de gaten houden, profiteren van deze technologie. Zonder Defog verliest u in de herfst- en wintermaanden regelmatig zicht op de belangrijke delen van uw terrein. Met Defog ingeschakeld behoudt u een bruikbaar beeld, ook wanneer het zicht beperkt is.

H.264 versus H.265 compressie

H.264 en H.265 zijn videocompressiestandaarden die bepalen hoe de beelden van uw camera worden opgeslagen en verstuurd. H.264, ook bekend als AVC (Advanced Video Coding), is jarenlang de standaard geweest in de beveiligingsbranche. Het biedt een goede balans tussen beeldkwaliteit en bestandsgrootte en wordt door vrijwel alle apparatuur ondersteund.

H.265, ook wel HEVC (High Efficiency Video Coding) genoemd, is de opvolger van H.264 en biedt een aanzienlijke verbetering op het gebied van compressie-efficientie. Bij dezelfde beeldkwaliteit produceert H.265 bestanden die tot 50 procent kleiner zijn dan H.264. Andersom bekeken: bij dezelfde bestandsgrootte levert H.265 een merkbaar scherper beeld. Dit verschil wordt groter naarmate de resolutie toeneemt, waardoor H.265 vooral bij 4K-camera's een groot voordeel biedt.

De praktische impact is direct merkbaar op uw recorder. Een NVR met 2 TB opslagruimte kan met H.265-compressie tot twee keer zo lang opnemen als met H.264, bij dezelfde beeldkwaliteit en framerate. Dat betekent dat u met dezelfde harde schijf niet twee weken maar vier weken aan beelden kunt terugkijken. Daarnaast verbruikt H.265 minder bandbreedte op uw netwerk, wat relevant is wanneer u meerdere camera's via een PoE-switch aansluit.

Heeft H.265 dan alleen voordelen? Het enige punt van aandacht is compatibiliteit. Oudere recorders en software ondersteunen H.265 niet altijd. Bij de aanschaf van een nieuw systeem is H.265-ondersteuning echter standaard en er is geen reden meer om voor H.264 te kiezen. Bij Securetech adviseren wij altijd camera's en recorders met H.265-ondersteuning, zodat u optimaal profiteert van opslagruimte en beeldkwaliteit.

Welke technologie heeft u nodig?

Niet elke situatie vraagt om dezelfde functies. Een binnencamera in een kantoor met gelijkmatige verlichting heeft minder behoefte aan WDR en Defog dan een buitencamera op een parkeerterrein. Omgekeerd is HLC essentieel bij camera's die autoverkeer filmen, maar overbodig in een magazijn. De kunst is om de juiste camera te kiezen voor de juiste positie.
