Het verschil tussen NTSC en PAL

Als u zich verdiept in beveiligingscamera's, komt u vroeg of laat de termen NTSC en PAL tegen. Deze afkortingen verwijzen naar twee analoge videostandaarden die al sinds de jaren vijftig en zestig van de vorige eeuw bestaan. Hoewel de meeste moderne IP-camera's deze standaarden grotendeels hebben achtergelaten, is het nuttig om te weten wat ze inhouden. Vooral wanneer u werkt met oudere apparatuur of analoge camera's, kan het verschil tussen NTSC en PAL van belang zijn.

Wat is PAL?

PAL staat voor Phase Alternating Line. Deze videostandaard werd in 1963 ontwikkeld door de Duitse ingenieur Walter Bruch bij Telefunken. PAL was een verbetering ten opzichte van het eerder ontwikkelde NTSC-systeem, met name op het gebied van kleurweergave. Het systeem compenseert automatisch voor kleurverschuivingen die kunnen optreden tijdens de signaaloverdracht.

PAL wordt gebruikt in grote delen van Europa (waaronder Nederland), Australie, delen van Zuid-Amerika, Afrika en Azie. De standaard werkt met een beeldfrequentie van 25 frames per seconde (fps) en een resolutie van 625 scanlijnen, waarvan er 576 zichtbaar zijn. Dit resulteert in de bekende resolutie van 720 x 576 pixels bij analoge opnamen.

De hogere resolutie van PAL ten opzichte van NTSC betekent in theorie een scherper beeld per frame. Dit was lange tijd een voordeel bij beveiligingstoepassingen waar detailweergave essentieel is, zoals het vastleggen van gezichten of kentekens.

Wat is NTSC?

NTSC staat voor National Television System Committee, vernoemd naar het Amerikaanse comite dat de standaard in 1954 vaststelde. Het was het eerste breed geaccepteerde systeem voor kleurentelevisie ter wereld. NTSC wordt voornamelijk gebruikt in Noord-Amerika, Japan en delen van Zuid-Amerika.

De NTSC-standaard werkt met een beeldfrequentie van 29,97 frames per seconde (afgerond vaak 30 fps) en een resolutie van 525 scanlijnen, waarvan er 480 zichtbaar zijn. Dit levert een resolutie op van 720 x 480 pixels. De hogere framerate zorgt voor vloeiendere beelden bij beweging, wat een voordeel kan zijn bij het vastleggen van snel bewegende objecten.

Een bekend nadeel van NTSC is de gevoeligheid voor kleurverschuivingen. Omdat het systeem geen automatische kleurcorrectie heeft zoals PAL, kan de kleurweergave varieren afhankelijk van de signaalkwaliteit. In de praktijk leidde dit tot de grap dat NTSC eigenlijk staat voor "Never The Same Color".

De belangrijkste verschillen

Om de verschillen overzichtelijk te maken, zetten wij de kernpunten naast elkaar:

• Framerate: PAL gebruikt 25 fps, NTSC gebruikt 29,97 fps. Een hogere framerate levert vloeiendere beelden op, maar NTSC-opnamen nemen per seconde meer opslagruimte in beslag.
• Resolutie: PAL biedt 576 zichtbare scanlijnen tegenover 480 bij NTSC. PAL levert dus per frame een iets scherper beeld.
• Kleurweergave: PAL corrigeert automatisch voor kleurverschuivingen, wat een stabielere kleurweergave oplevert dan NTSC.
• Regio: PAL is de standaard in Europa, grote delen van Azie en Australie. NTSC wordt gebruikt in Noord-Amerika en Japan.
• Stroomfrequentie: PAL is gekoppeld aan een netfrequentie van 50 Hz (gebruikelijk in Europa), terwijl NTSC werkt met 60 Hz (gebruikelijk in Noord-Amerika).

Bij analoge camerasystemen was het essentieel dat de camera, de recorder en het beeldscherm allemaal dezelfde standaard ondersteunen. Een PAL-camera aansluiten op een NTSC-recorder leidde tot problemen met de beeldweergave, zoals een zwart-witbeeld, een rollend beeld of helemaal geen beeld.

Wat betekent dit voor beveiligingscamera's?

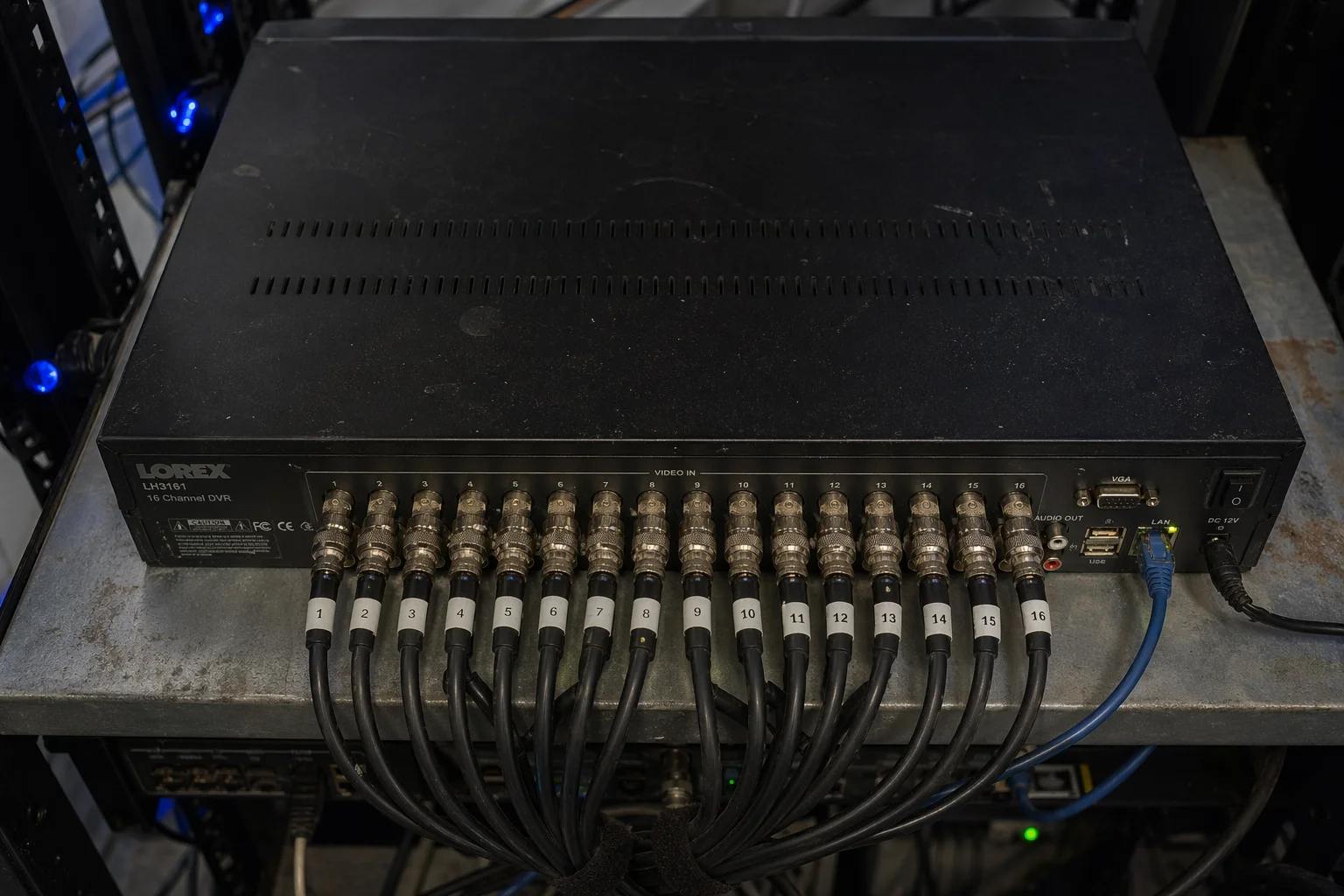

Bij analoge beveiligingscamera's, zoals oudere CCTV-systemen, was het verschil tussen PAL en NTSC direct merkbaar. In Nederland werd vrijwel altijd de PAL-standaard gebruikt. Als u een analoog systeem heeft of tweedehands apparatuur koopt, is het verstandig om te controleren of alle componenten op PAL zijn ingesteld. Een camera uit de Verenigde Staten of Japan staat mogelijk standaard op NTSC, wat tot compatibiliteitsproblemen kan leiden.

Bij moderne IP-camera's speelt het onderscheid tussen PAL en NTSC een veel kleinere rol. IP-camera's verzenden digitale videostreams via het netwerk en zijn niet gebonden aan een specifieke analoge standaard. De resolutie en framerate worden digitaal ingesteld en zijn onafhankelijk van de PAL- of NTSC-norm. Een Full HD IP-camera levert bijvoorbeeld 1920 x 1080 pixels bij 25 of 30 fps, ongeacht de regio.

Toch vindt u in de instellingen van veel IP-camera's nog steeds de optie om te kiezen tussen PAL en NTSC. Dit heeft vooral te maken met de framerate: kiest u voor PAL-modus, dan werkt de camera op 25 fps. Kiest u voor NTSC-modus, dan schakelt de camera over naar 30 fps. In Nederland is de PAL-instelling (25 fps) de meest gebruikelijke keuze, omdat deze aansluit bij de netfrequentie van 50 Hz. Dit voorkomt flikkering bij kunstlicht.

Welke standaard gebruiken de camera's van Securetech?

De beveiligingscamera's die Securetech levert, zijn moderne IP-camera's die volledig digitaal werken. Het onderscheid tussen PAL en NTSC is daarmee grotendeels irrelevant geworden. Onze camera's ondersteunen resoluties van Full HD (1080p) tot en met 4K (8 megapixel) en zijn vrij in te stellen op de framerate die het beste bij uw situatie past.

Standaard leveren wij onze camera's geconfigureerd op 25 fps, wat de gangbare instelling is voor de Nederlandse markt. Hiermee voorkomt u flikkering onder TL-verlichting en bespaart u opslagruimte ten opzichte van 30 fps. Heeft u een specifieke reden om op een hogere framerate te werken, dan passen wij dit uiteraard aan.

Omdat al onze camera's werken met het IP-protocol, hoeft u zich geen zorgen te maken over compatibiliteit tussen camera's en recorders. Alle apparatuur communiceert digitaal en is onderling uitwisselbaar, ongeacht de fabrikant, dankzij open standaarden zoals ONVIF.

Heeft u nog vragen over de technische specificaties van onze camera's, of wilt u advies over het beste systeem voor uw situatie? Neem dan contact met ons op voor een vrijblijvend gesprek.
